phares additionnels a leds

Message par fantasia » 14 mars 2020, 11:31

La Vara ne brille pas par son éclairage, par contre on peut l'améliorer avec des feux a LED .C'est vraiment le jour et la nuit ,un feu réglé avec la portée feux de croisement ,et l'autre réglé feux de route .
Deux commandes a gauche me permettent de mettre sur arrét et couplage les 2 en plein phares .
J'aurais bien mis des photos ,mais les fichiers sont trop lourd ,et je ne sait pas les réduire .Si quelqu'un a une solution ,je suis preneur . Merci

Avatar de l’utilisateur
marty21
Messages : 3783
Inscription : 19 sept. 2011, 20:44
Localisation : Côte D'Or
Contact :

Re: phares additionnels a leds

Message par marty21 » 15 mars 2020, 21:32

Un hébergeur te permettra de les mettre sur le forum sans problème.
https://www.zupimages.net/
https://www.casimages.com/
On est pas le meilleur quand on croit l'être mais quand on le sait.


fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 15 mars 2020, 22:52


fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 15 mars 2020, 22:54


fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 16 mars 2020, 09:44

Pour ceux que ça intéresse ,voici le schéma électrique de montage
https://www.casimages.com/i/200316094850994739.jpg.html

Avatar de l’utilisateur
Pascal 77
Messages : 1786
Inscription : 30 sept. 2016, 19:13
Localisation : Nord 77

Re: phares additionnels a leds

Message par Pascal 77 » 16 mars 2020, 12:33

Ce qui serait intéressant, c'est le schéma du montage mécanique (mode de fixation) ! :wink:

fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 16 mars 2020, 19:02

les 2 tiges ont étés filetées aux 2 bouts ,tige de 8 mm ,filetage 8/125 et légèrement dévoyées vers la gauche et la droite,pour pas que ça butte sur les tubes de fourche .Image

fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 16 mars 2020, 19:06


Avatar de l’utilisateur
marty21
Messages : 3783
Inscription : 19 sept. 2011, 20:44
Localisation : Côte D'Or
Contact :

Re: phares additionnels a leds

Message par marty21 » 16 mars 2020, 22:01

Et c'est quoi comme phare led que tu as pris (modèle)
On est pas le meilleur quand on croit l'être mais quand on le sait.


fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 16 mars 2020, 23:57

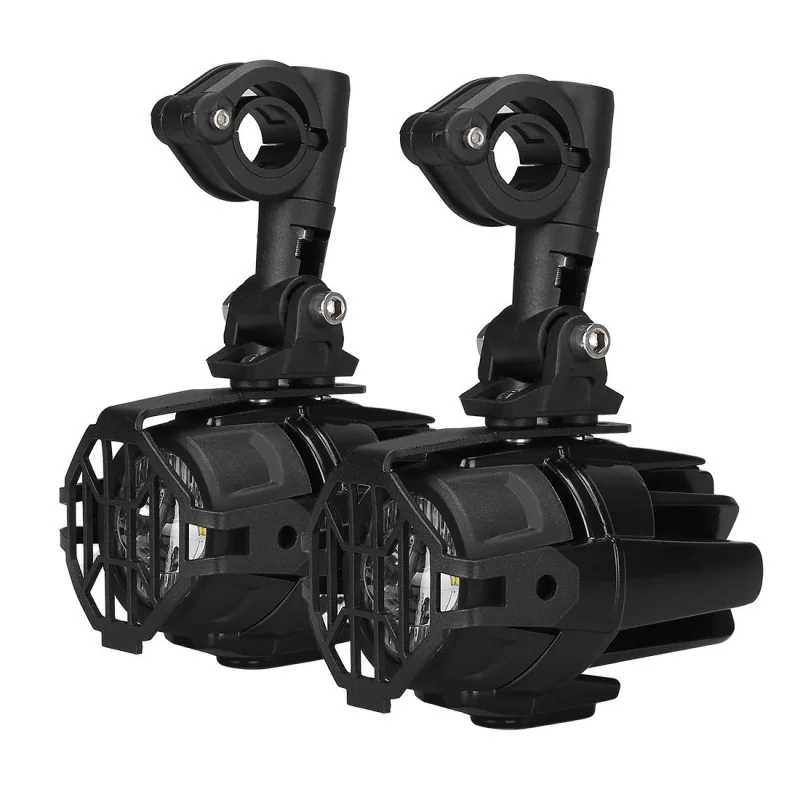

C'est ce modèle en 30° 60° d'angle COMBO. Chez Ledperf ,il est surement possible d'en trouver a moins cher ,mais la boite est en France ce qui limite les problèmes .
https://www.ledperf.com/feux-led-antibr ... 37634.html

Avatar de l’utilisateur
Pascal 77
Messages : 1786
Inscription : 30 sept. 2016, 19:13
Localisation : Nord 77

Re: phares additionnels a leds

Message par Pascal 77 » 17 mars 2020, 10:34

Bon, ça ne sera pas encore la solution pour moi, la Vara injection ne présentant pas la platine utilisée sur la carbu pour les fixer.

Avatar de l’utilisateur
marty21
Messages : 3783
Inscription : 19 sept. 2011, 20:44
Localisation : Côte D'Or
Contact :

Re: phares additionnels a leds

Message par marty21 » 17 mars 2020, 21:51

Pascal 77 a écrit :
17 mars 2020, 10:34
Bon, ça ne sera pas encore la solution pour moi, la Vara injection ne présentant pas la platine utilisée sur la carbu pour les fixer.
Il suffit de les fixer sur le cadre en dessous du réservoir vers la sortie d’échappement
On est pas le meilleur quand on croit l'être mais quand on le sait.


Avatar de l’utilisateur
Pascal 77
Messages : 1786
Inscription : 30 sept. 2016, 19:13
Localisation : Nord 77

Re: phares additionnels a leds

Message par Pascal 77 » 18 mars 2020, 00:54

marty21 a écrit :
17 mars 2020, 21:51
Pascal 77 a écrit :
17 mars 2020, 10:34
Bon, ça ne sera pas encore la solution pour moi, la Vara injection ne présentant pas la platine utilisée sur la carbu pour les fixer.
Il suffit de les fixer sur le cadre en dessous du réservoir vers la sortie d’échappement
Trop bas pour des longues portées, je vais finir par installer des crash-bar

fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 18 mars 2020, 09:22

Salut Pascal ,tu peux essayer sur les boulons du Té inférieur de fourche .C'est là que j'avais envisagé de le faire avant de choisir la platine pour une question esthétique,et de facilité .
Si quelquefois cette option te convient ,il te faudras mettre des boulons plus longs ,genre vis BTR acier .
C'est le moment pour la bricole a l'abri ,prenez soin de vous
Guy

Avatar de l’utilisateur
Pascal 77
Messages : 1786
Inscription : 30 sept. 2016, 19:13
Localisation : Nord 77

Re: phares additionnels a leds

Message par Pascal 77 » 18 mars 2020, 10:09

fantasia a écrit :
18 mars 2020, 09:22
Salut Pascal ,tu peux essayer sur les boulons du Té inférieur de fourche .C'est là que j'avais envisagé de le faire avant de choisir la platine pour une question esthétique,et de facilité .
Si quelquefois cette option te convient ,il te faudras mettre des boulons plus longs ,genre vis BTR acier .
C'est le moment pour la bricole a l'abri ,prenez soin de vous
Guy
Faudra que je regarde ça, faudrait pas que La Fourche, en compression maximum, vienne comprimer aussi les feux ! :mrgreen:

fantasia
Messages : 17
Inscription : 26 oct. 2019, 17:14

Re: phares additionnels a leds

Message par fantasia » 18 mars 2020, 12:39

c'est pour cela que les pattes de fixation sont dévoyées a droite et a gauche .Après c'est quand tu fait le montage que tu adaptes les longueurs des pattes.
Pour tout te dire ,j'ai sur ce type de feux ,modifié les fixations .Un écrou est inséré (prisonnier) dans la patte du feu ,il suffit de le meuler.
J'ai même légerement meulé a la Dremel la fixation sur le phare pour obtenir le débattement nécessaire au réglage correct .
Cela reste de l'adaptation ,j'ai passé 2 jours avec le cablage .
